NV4550BX传感器对接Control4
简介
NV4550BX 是一款支持RS485信号输出的传感器（同时能探测人体移动，温度和照度），有着枫叶多年传感器技术积累，主要优势是性能和可靠性。
本驱动实现了枫叶 NV4550BX 传感器和Control4的集成，提供人体感应，温度和照度信号的实时上传，通过调用这些信号来实现对其他设备的联动。
功能参数
- 传感器接入到枫叶RS485网关模块后通过网络方式接入Control4；
- 通过Composer可以设置NV4550BX的延时和灵敏度；
- 最多支持24个传感器；
- 每个传感器都有实时状态反馈。
版本更新日志
- 20250706
- 发布第一个版本。
准备工作
所需的软硬件
Control4
- Control4主机；
- 编程软件Composer；
枫叶
- NV4550BX传感器；
- 枫叶驱动和网关搜索软件；
步骤1：驱动授权

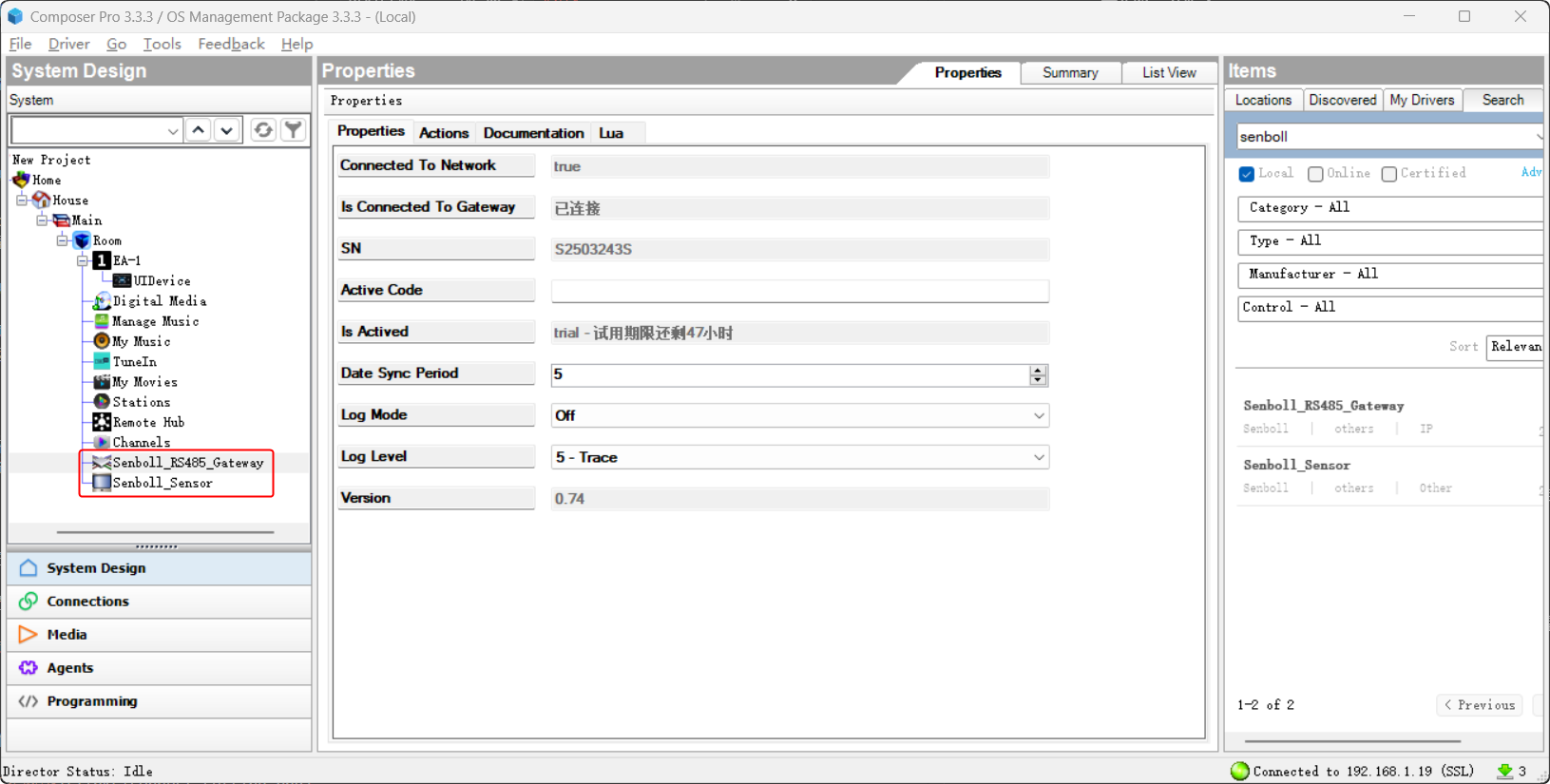

下载并安装以下两个驱动文件（网关驱动只需要安装一个，NV4550BX传感器驱动根据实际传感器数量安装，有几个传感器，请安装几个驱动）：
- 网关驱动下载地址：Senboll_RS485_Gateway.zip
- NV4550BX传感器驱动下载地址：Senboll_Sensor.zip
- 进入授权网站 → https://other.senboll.com/nv4550bx2control4-pay，填写 SN（网关模块的序列号）和其他信息，获取授权码。
步骤2：接线和设置
请完成传感器的接线和供电，并且掌握基本操作和设置，具体请咨询供应商。

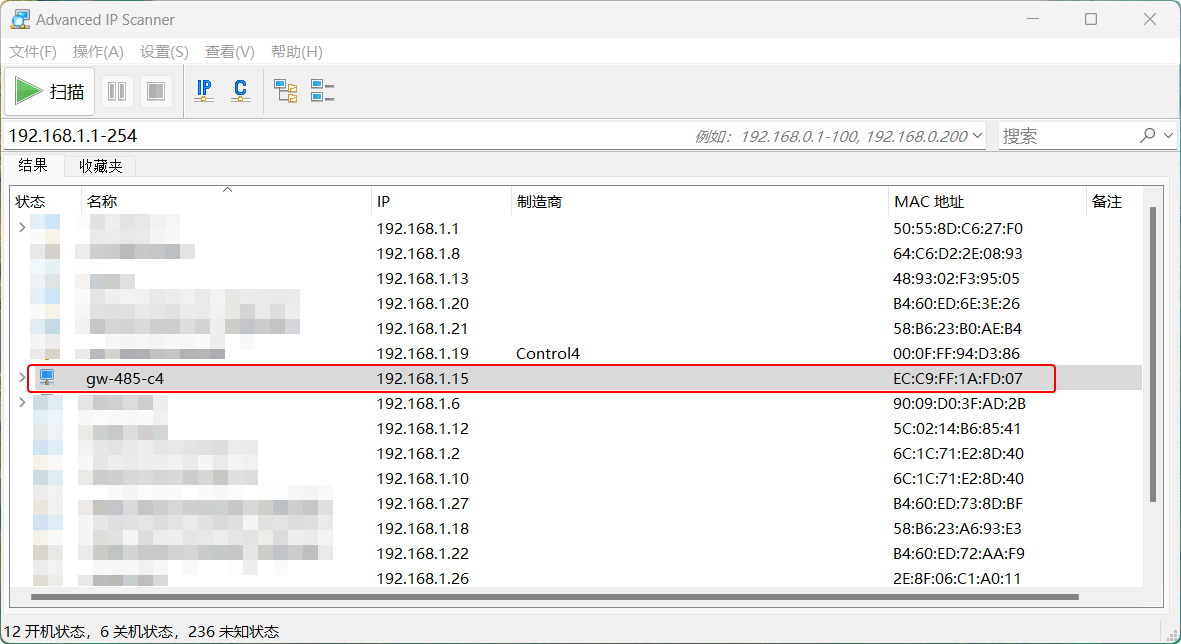

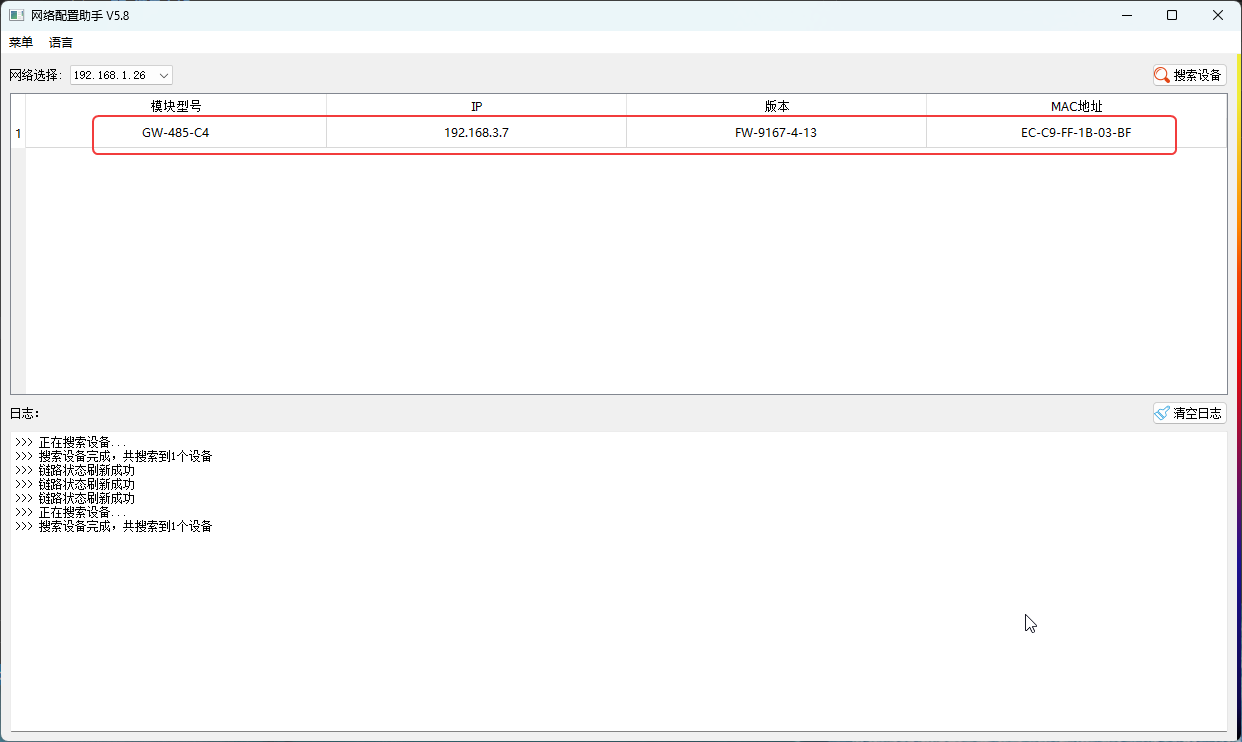

- 使用搜索软件，下载地址：网关模块搜索工具.zip，搜到网关模块的IP地址，如下图：

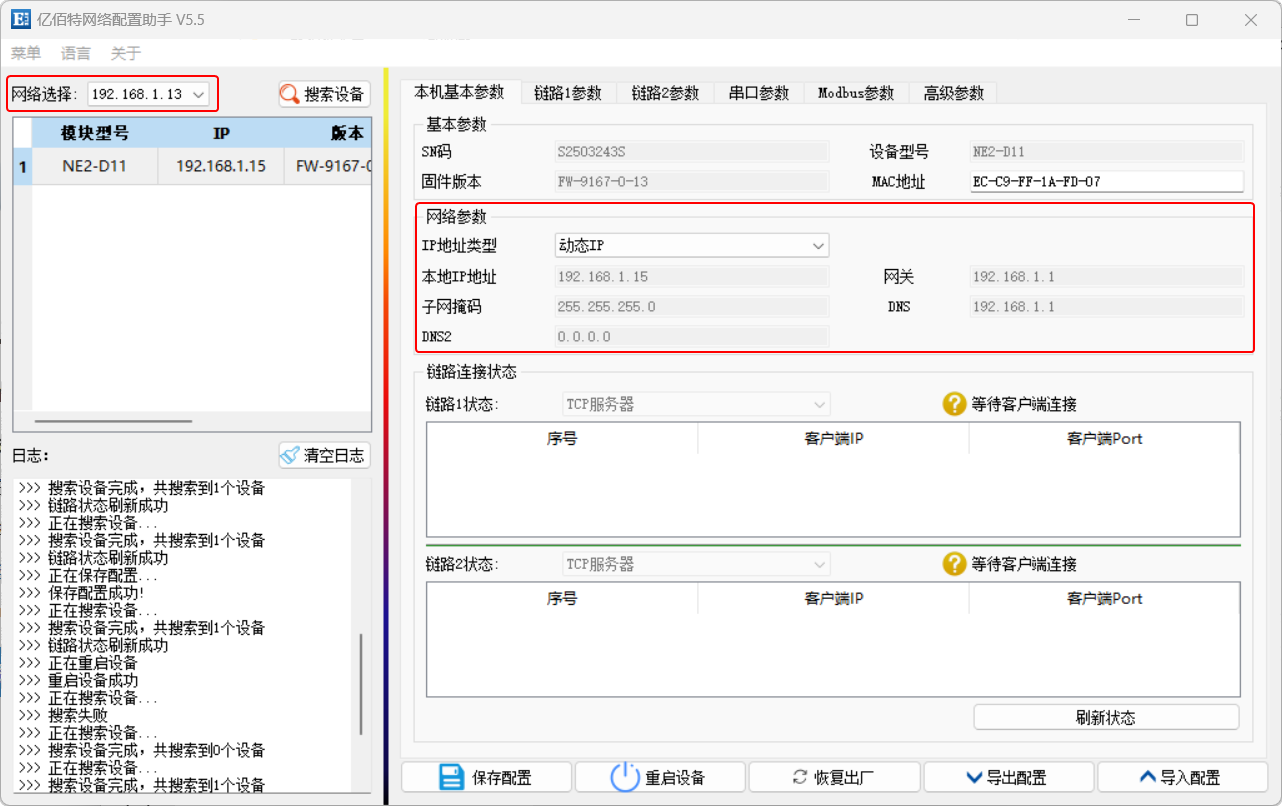

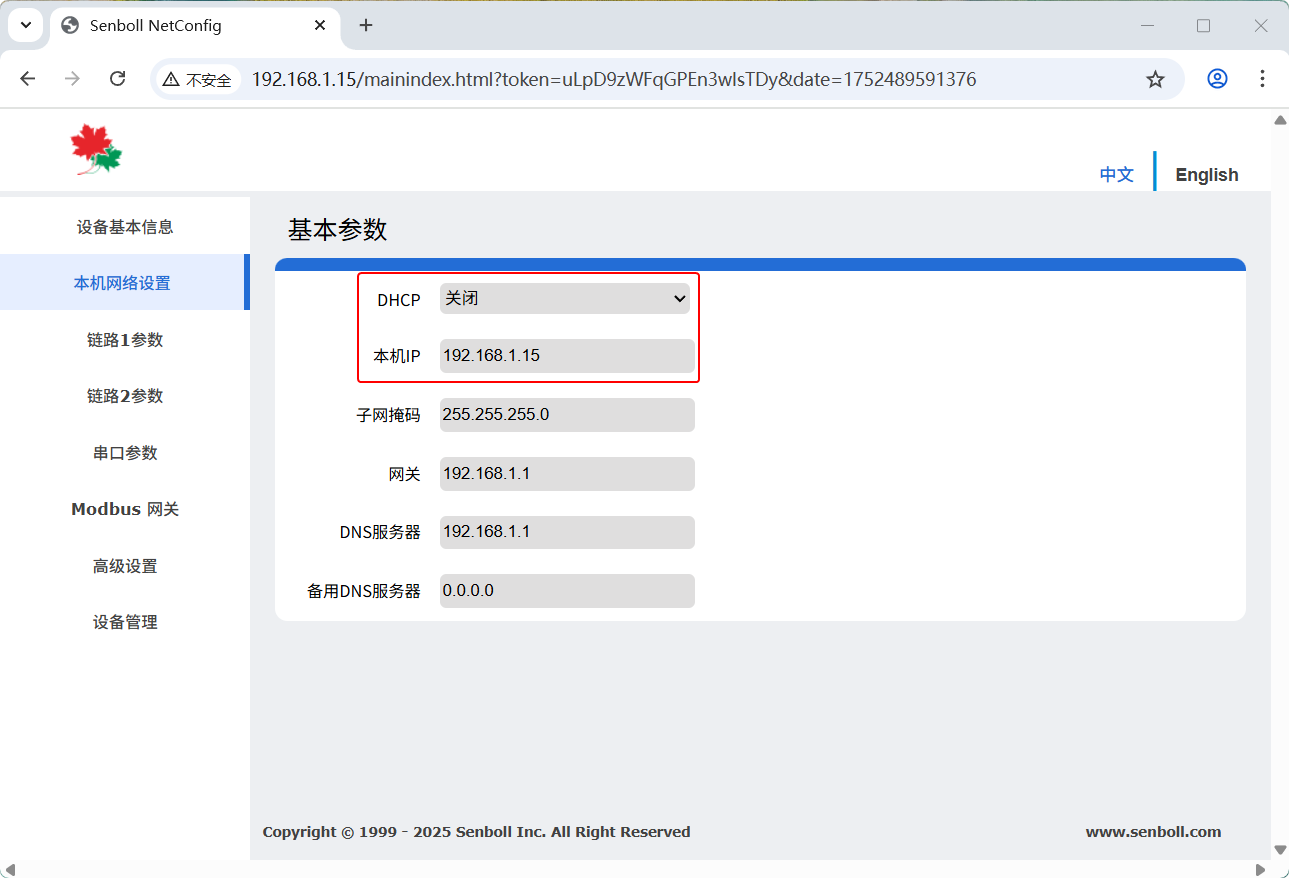

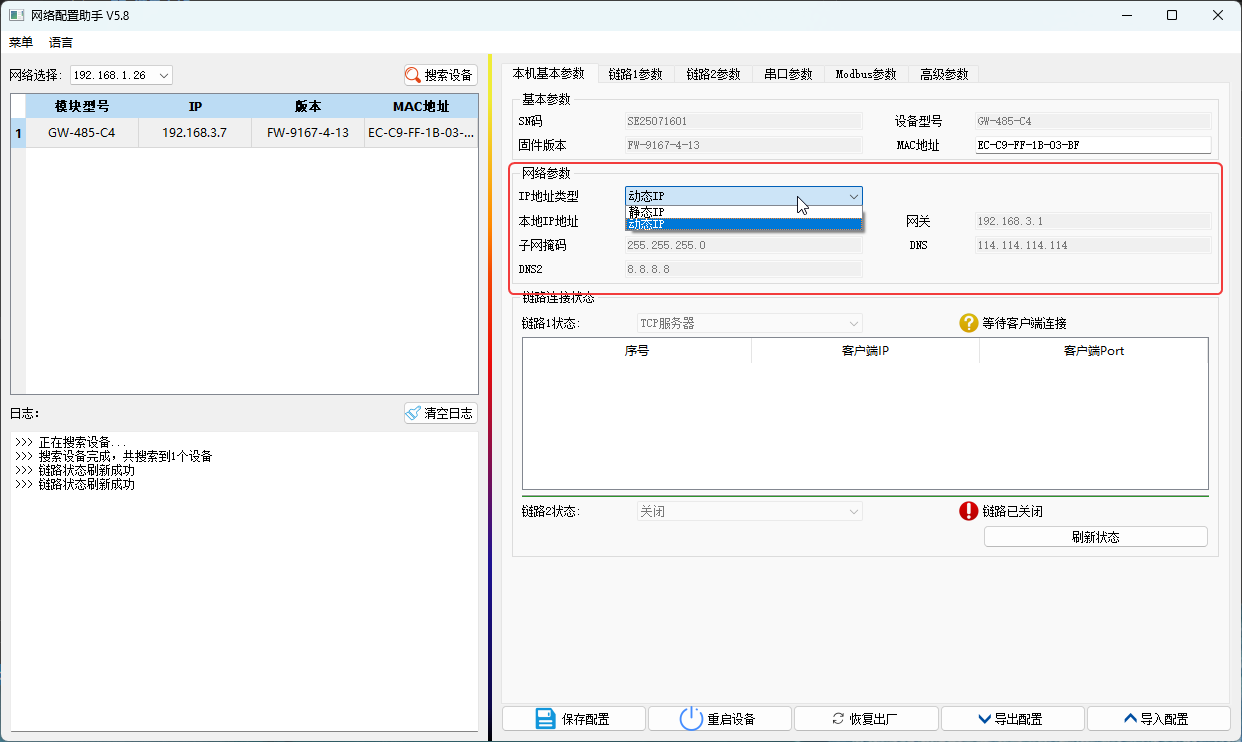

- 然后点击进入配置界面，设置静态或者动态的IP地址。如下图：

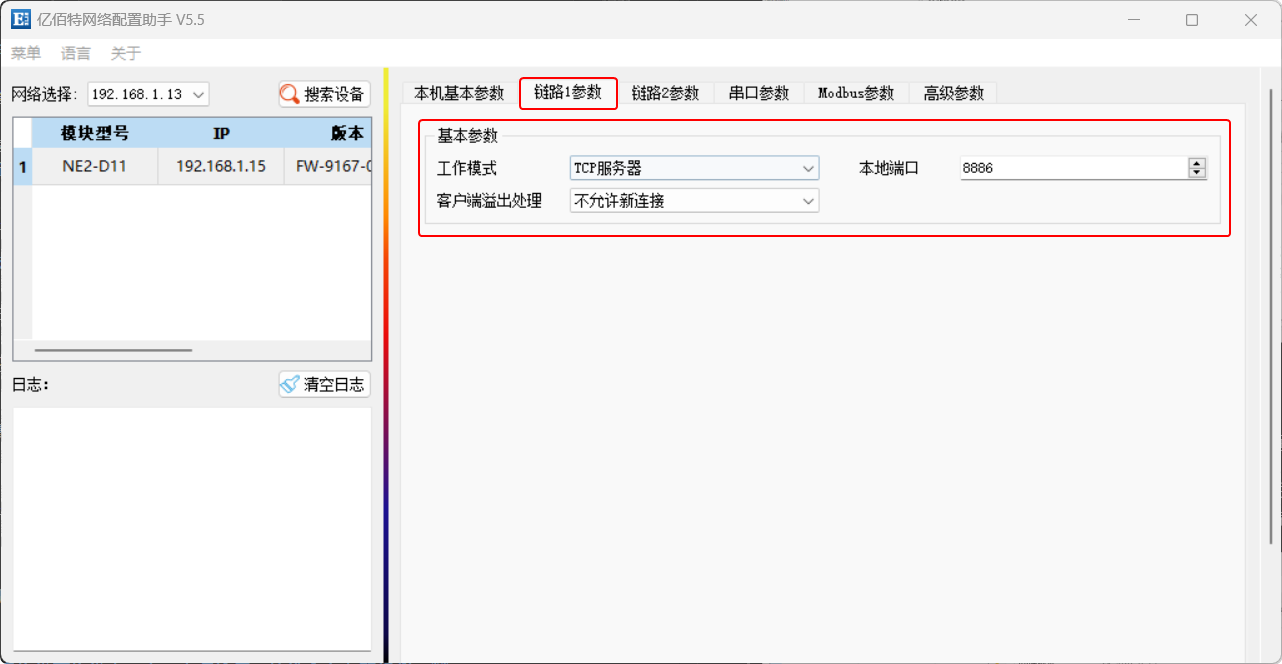

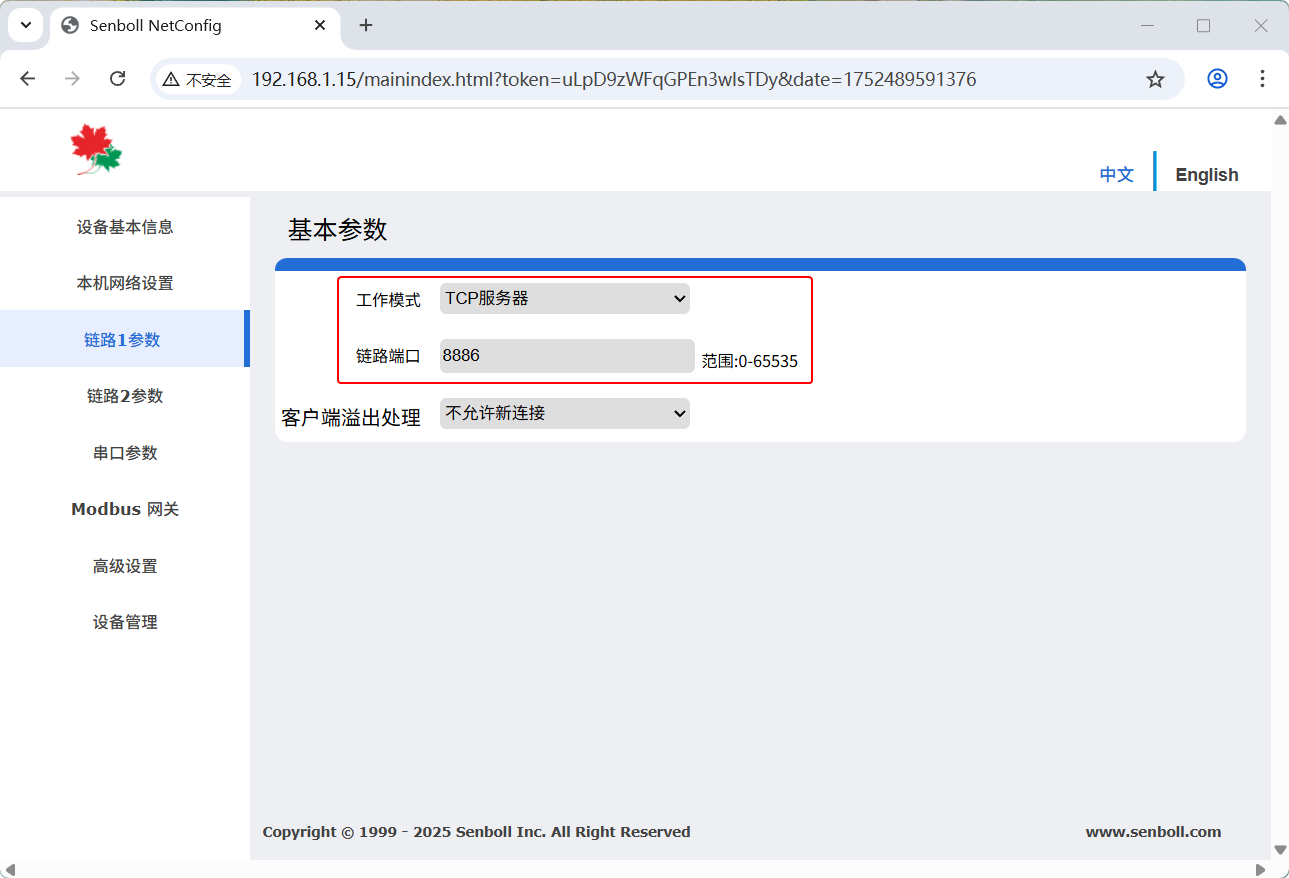

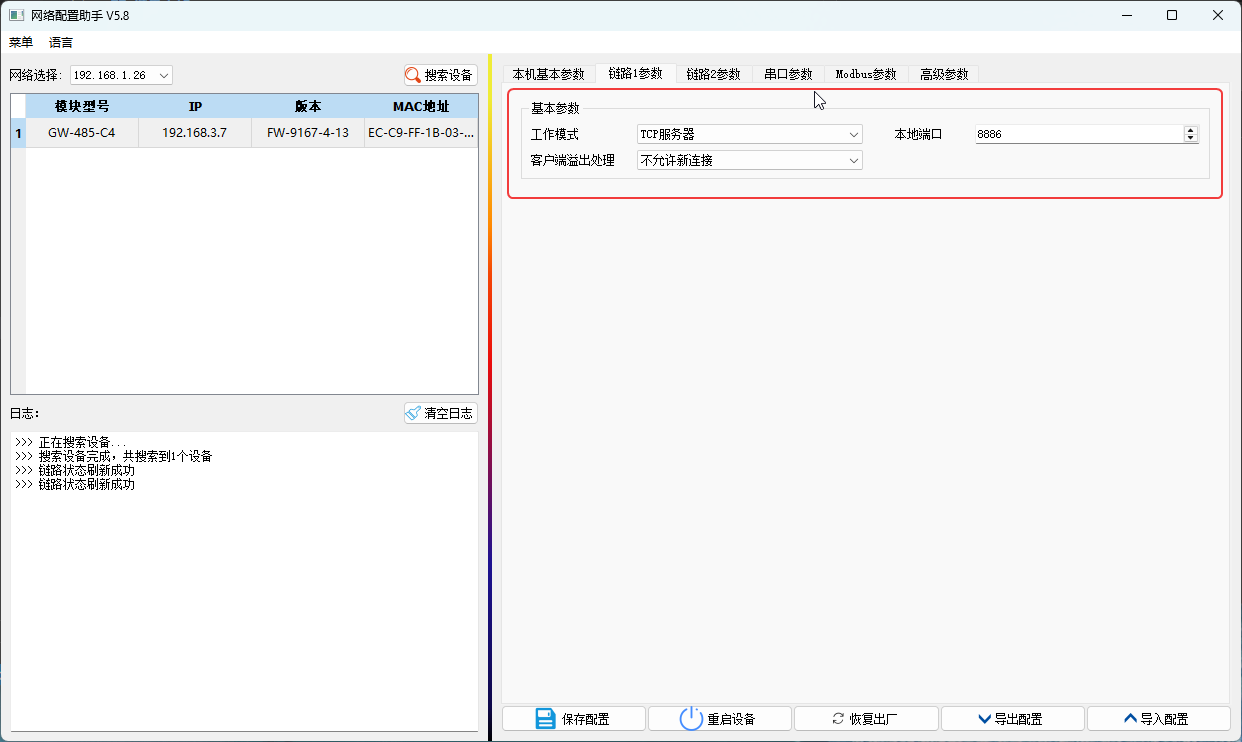

- 进入链路1配置界面，工作方式设置为TCP服务器，端口为8886，如下图：

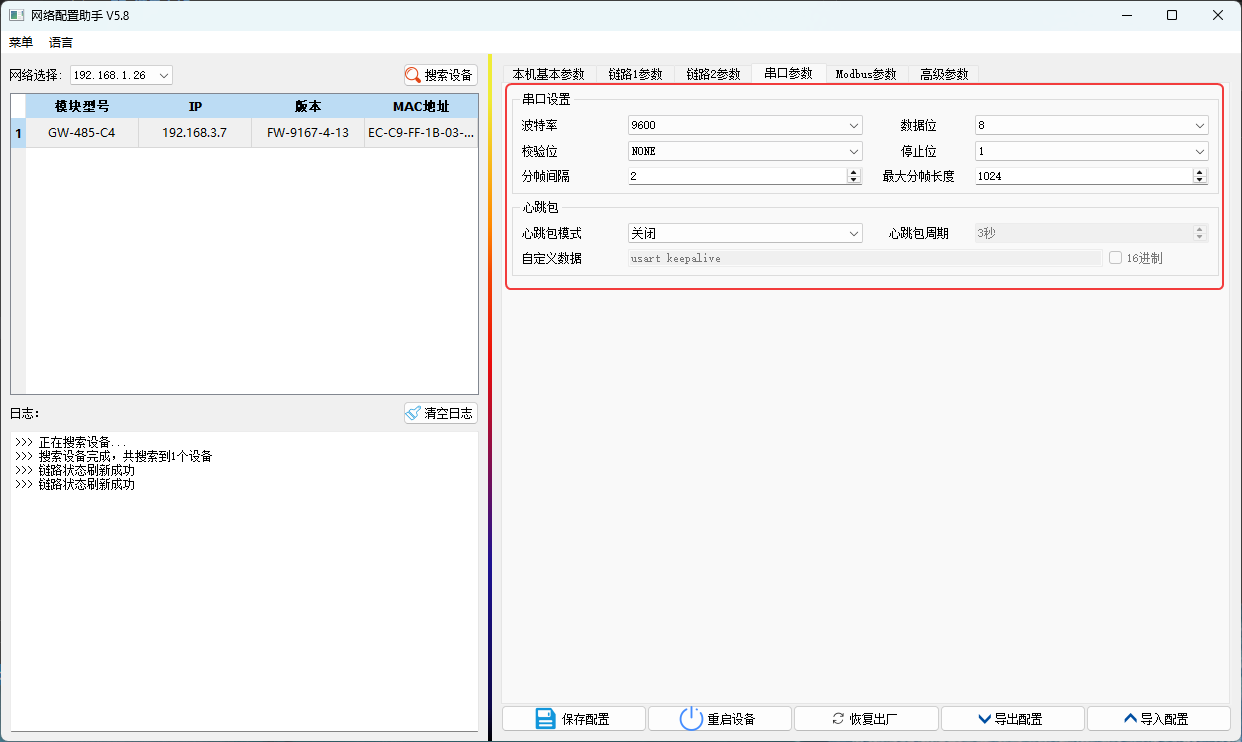

- 进入串口参数，将波特率设置为9600，如下图：

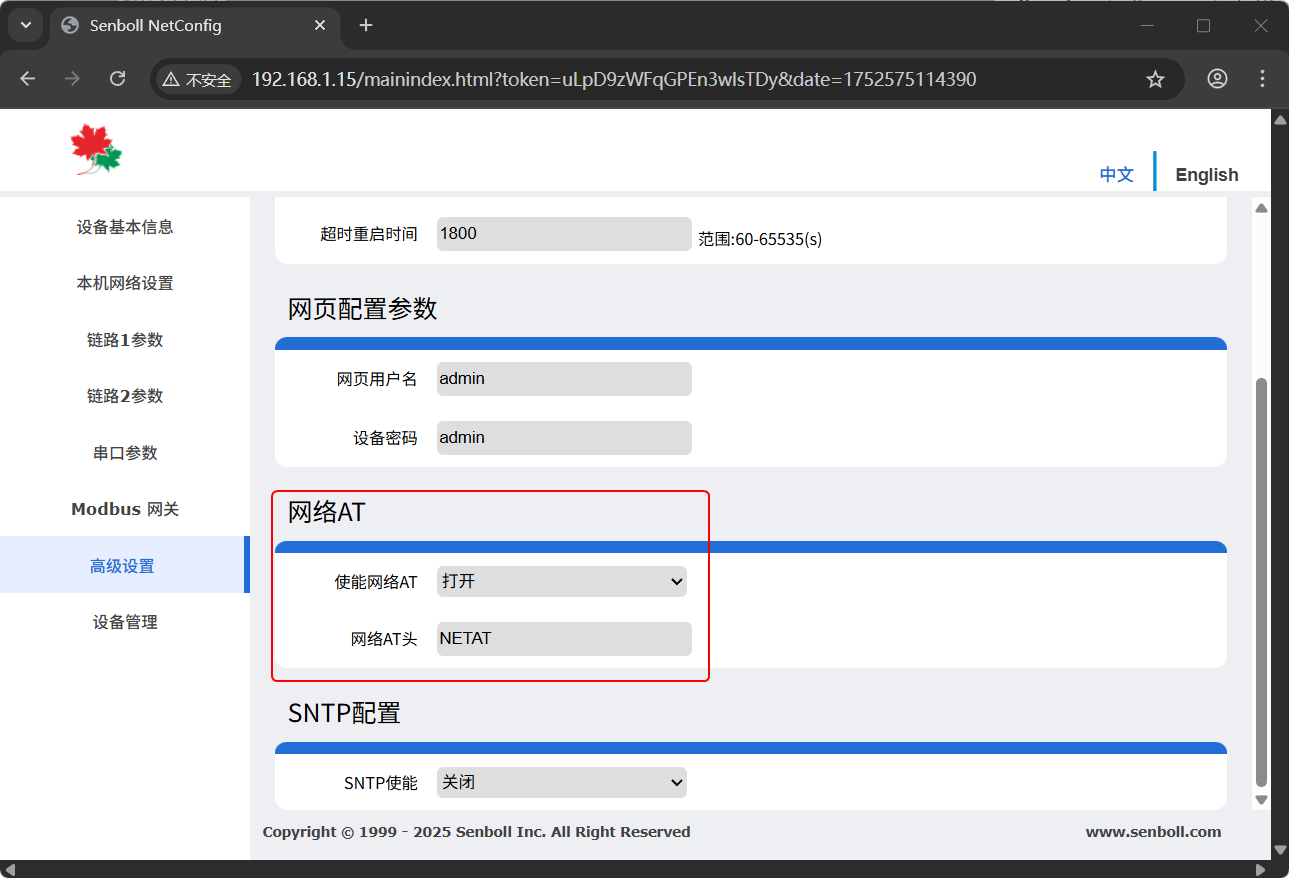

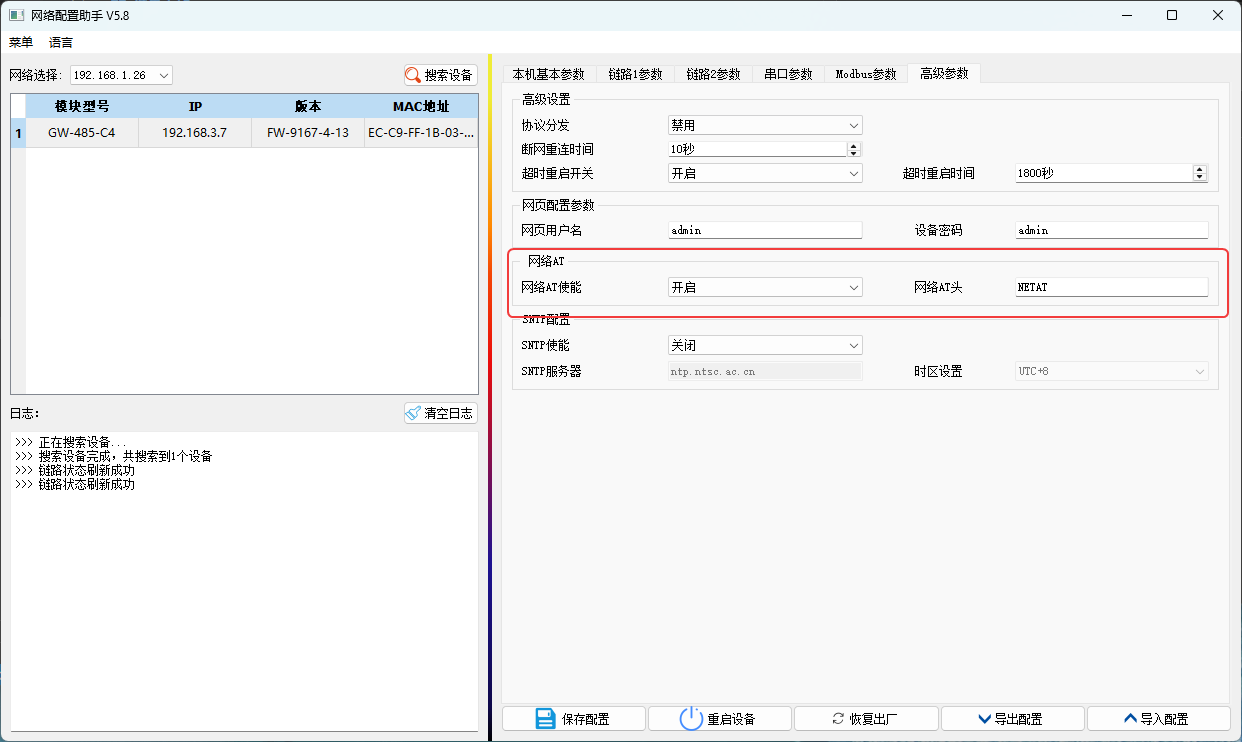

- 进入高级设置，将AT指令设置为打开，如下图：

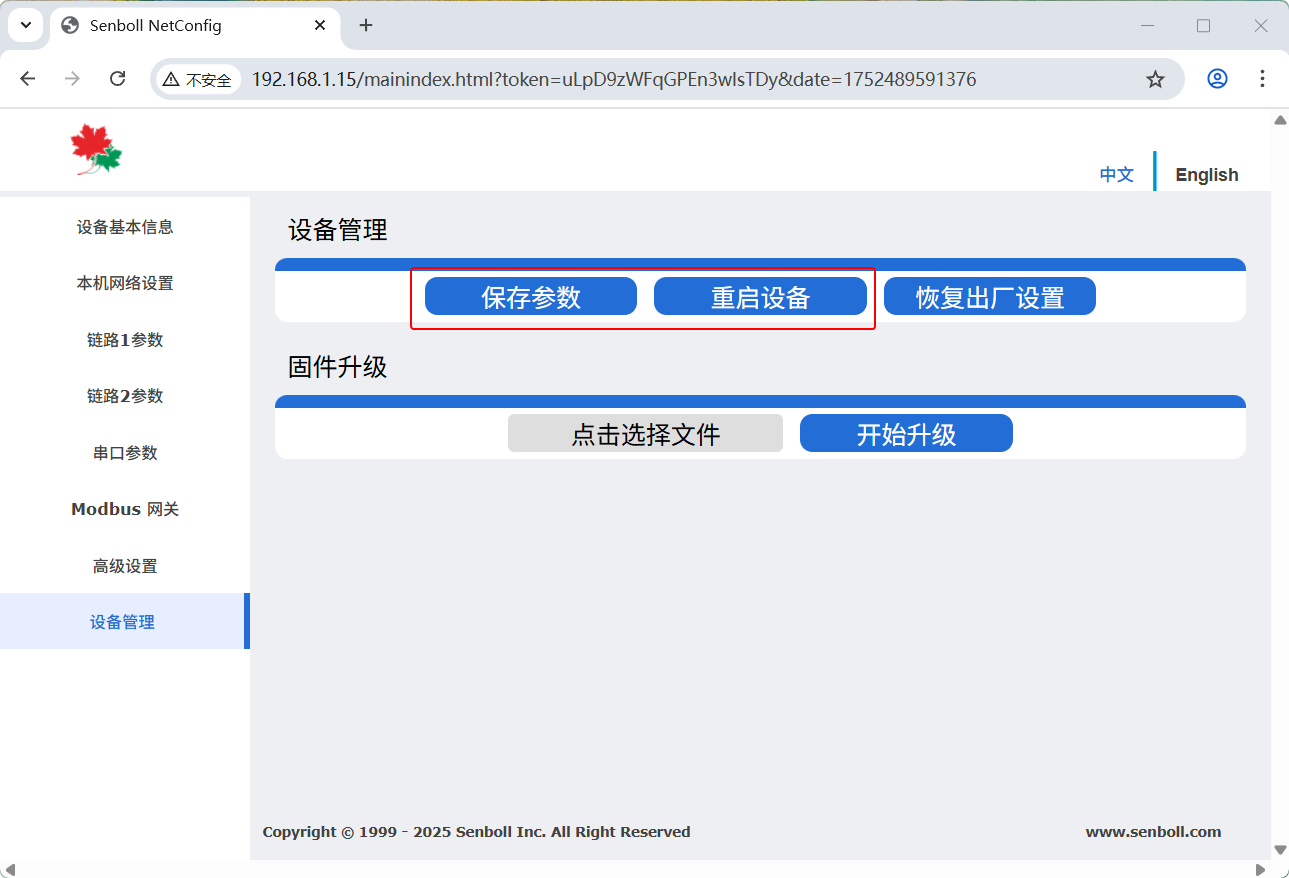

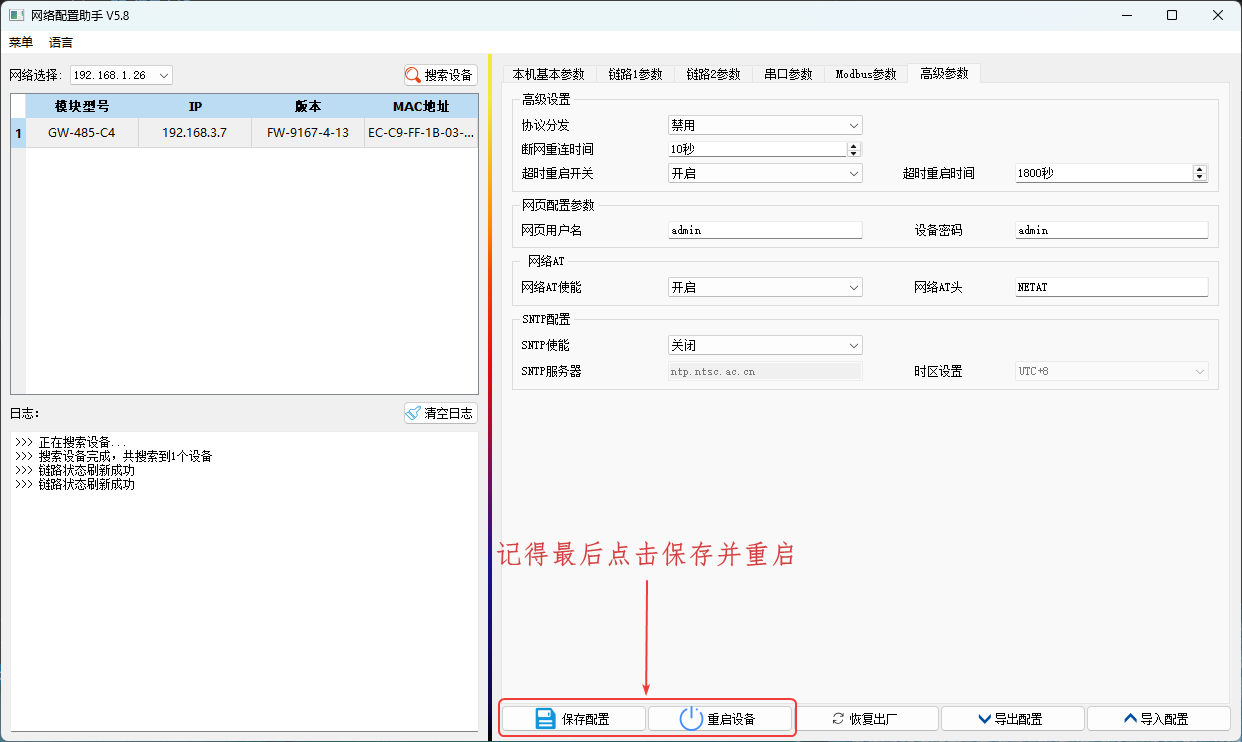

- 最后在窗口底部点击保存配置，稍等片刻，再点击重启网关模块，如下图：
步骤3：通信设置

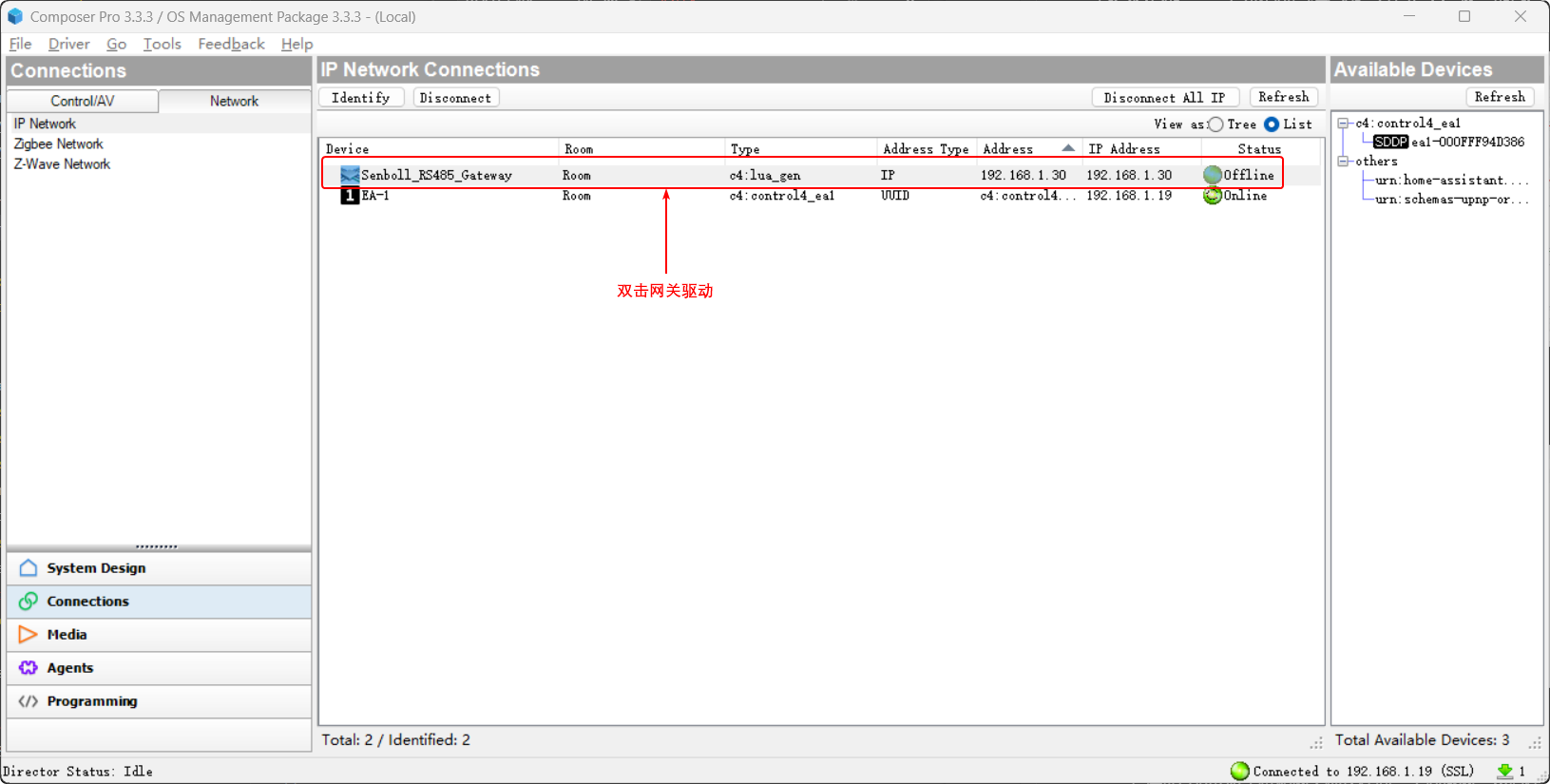

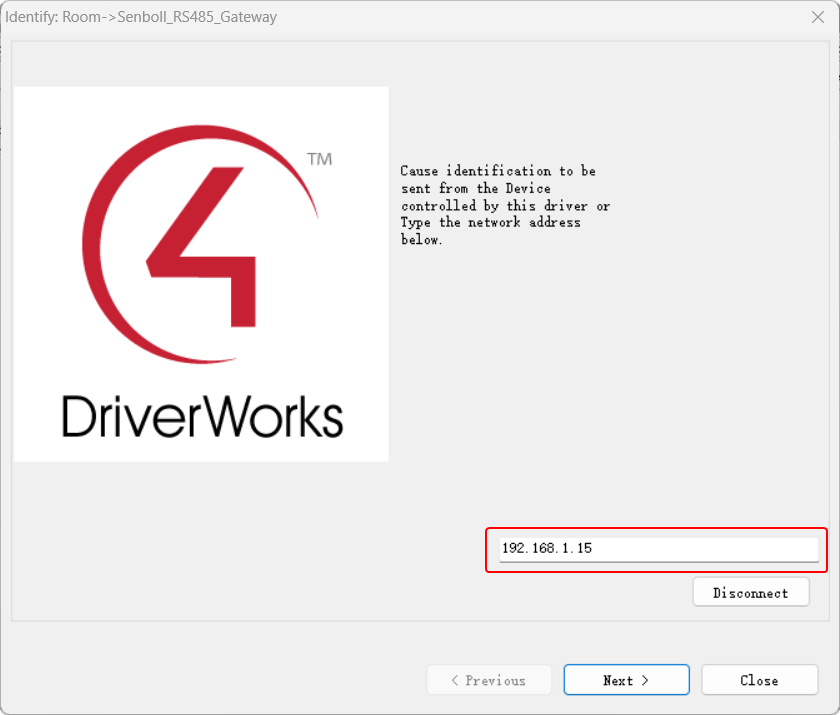

- 保证Control4主机和网关模块在同一个局域网；然后在Composer上设置连接的IP地址：
然后输入网关模块的ip地址，点击下一步：

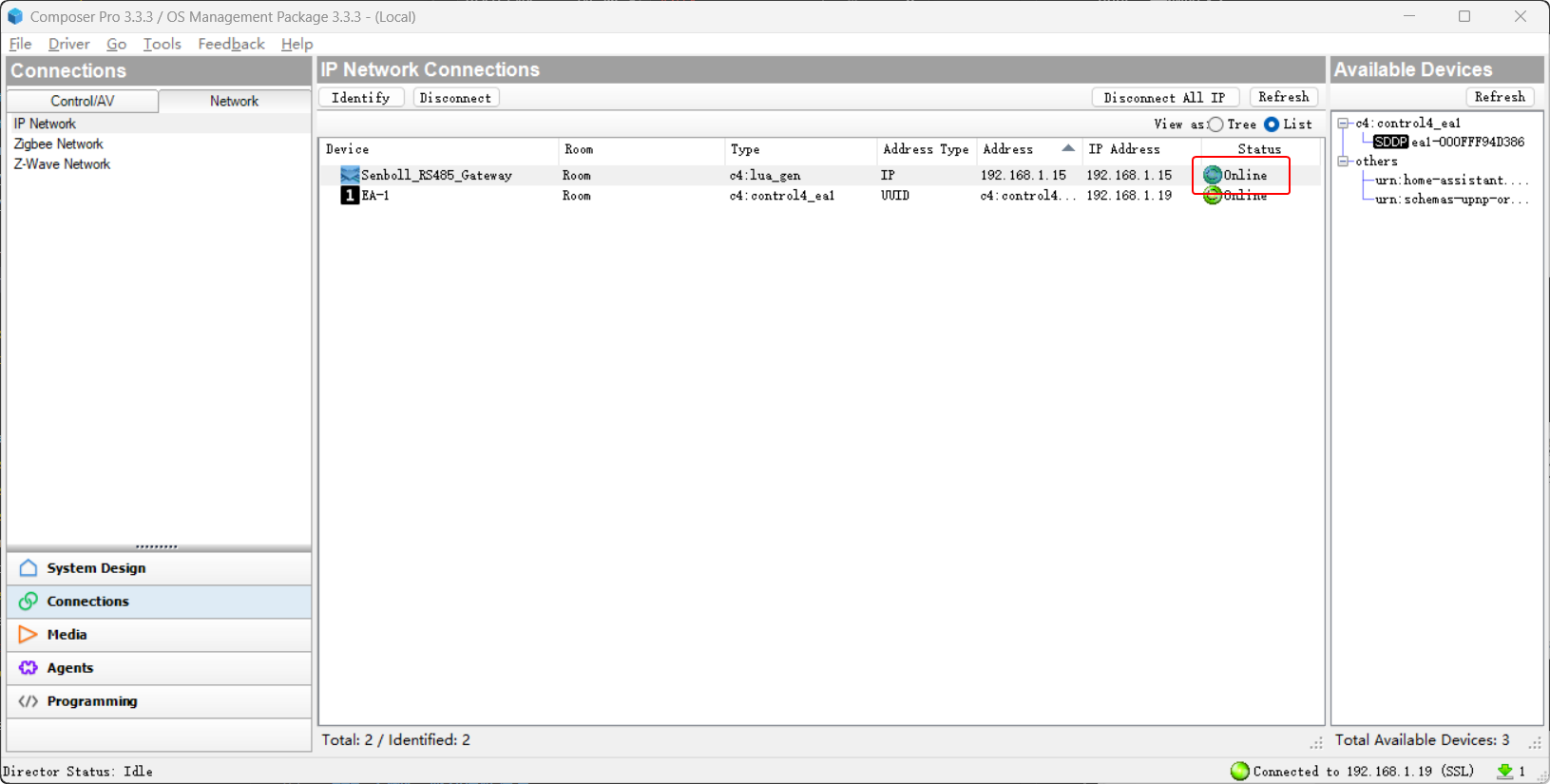

如果连接成功，会显示：

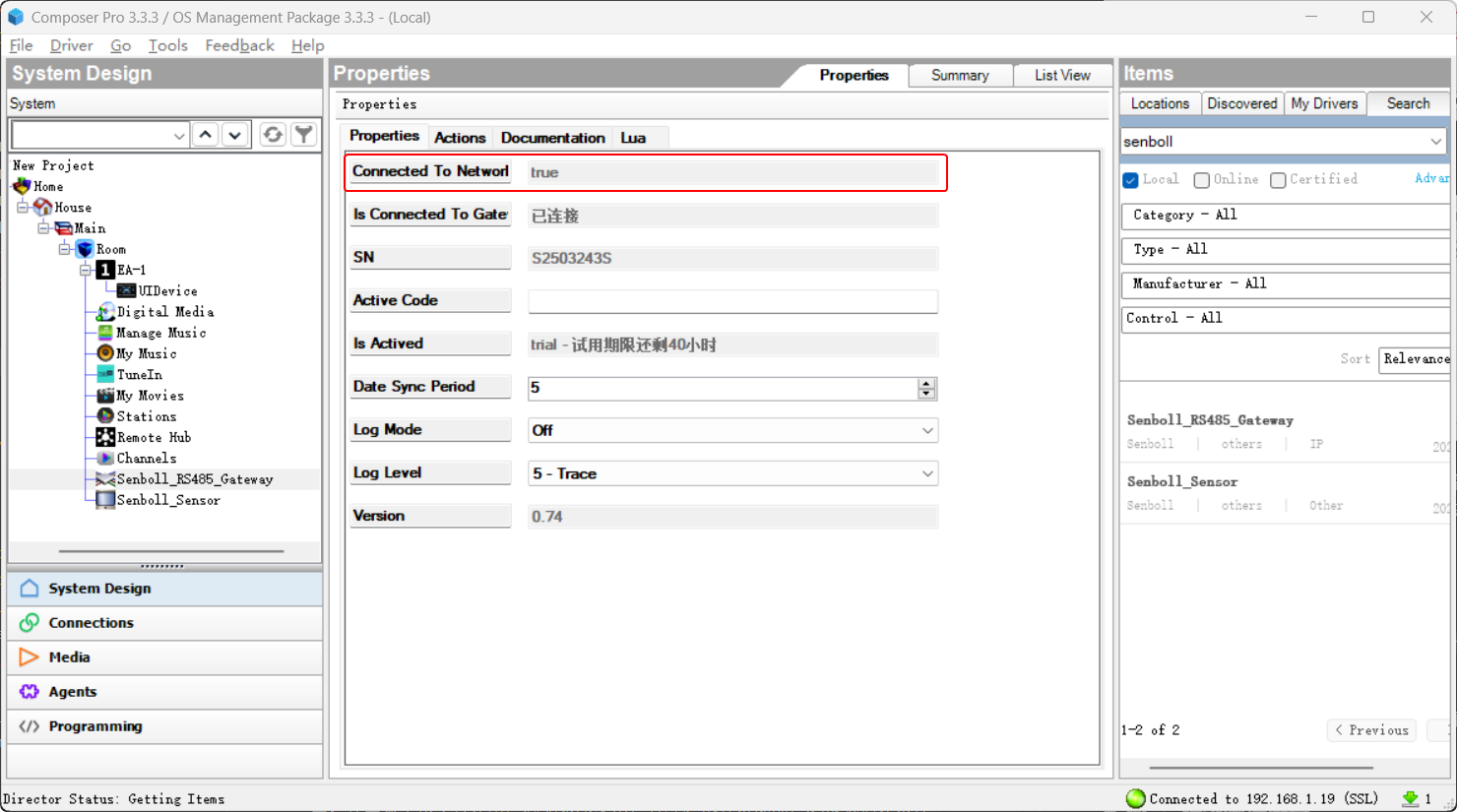

- 如果前面的步骤都没有问题，打开驱动属性设置界面，会看到第一个属性为true表示网络模块连接成功，如图：
如果传感器驱动属性中温度和照度长时间没有数据、 PIR State 为 NULL，表示无法通信，请检查上面的步骤。
步骤4：驱动属性设置
- 网关驱动属性设置：
- Date Sync Period，网关模块心跳周期，单位是分钟，默认5分钟同步一次。如图：

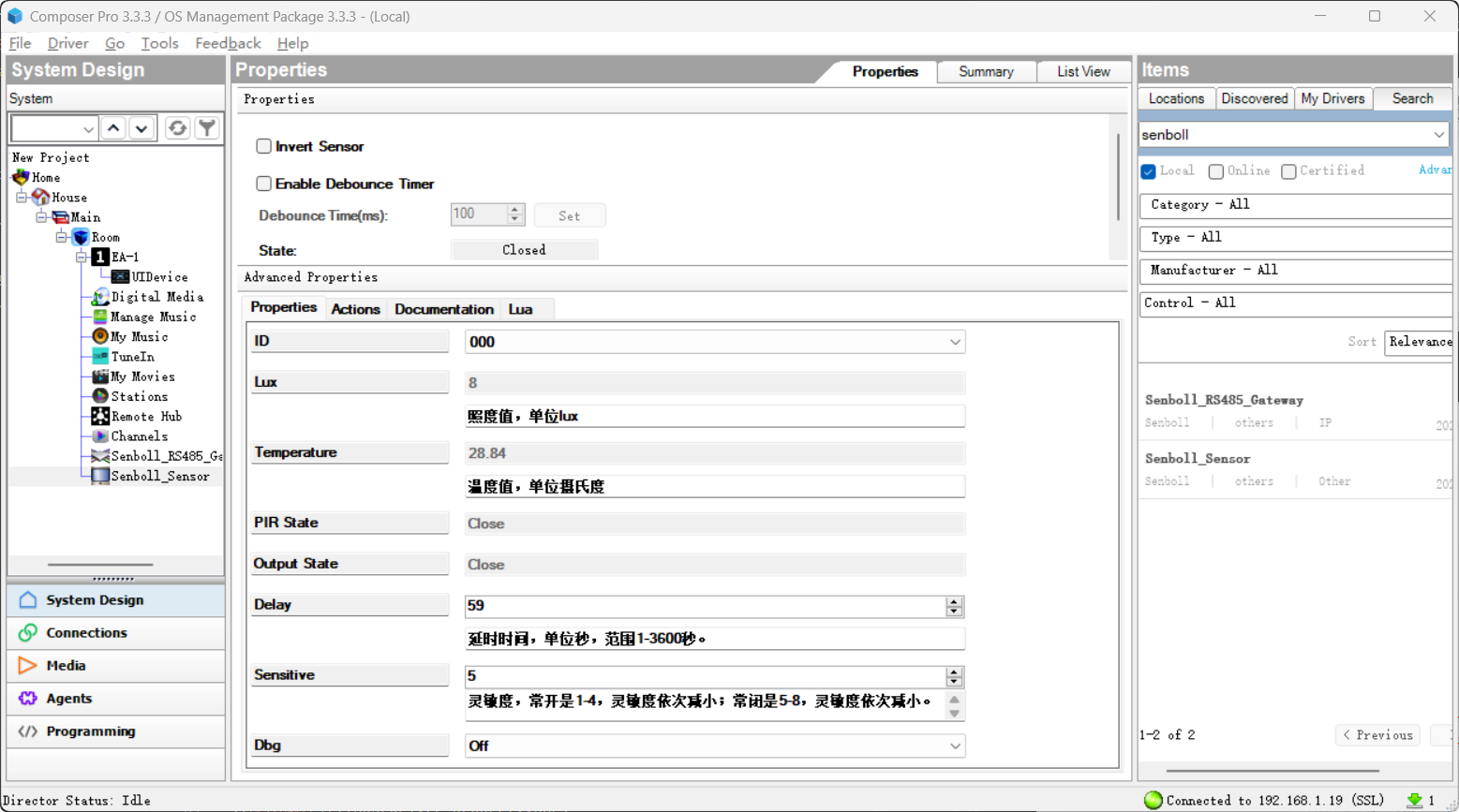

- NV4550BX传感器驱动属性设置：
- ID，NV4550BX传感器的RS485总线ID，范围1-24；
- Lux，实时照度值，单位是Lux；
- Temperature，实时温度；
- PIR State，实时人体感应器状态，Open表示检测到人体，Close表示未检测到人体；
- Output State，传感器的状态，默认是关闭状态；
- Delay，传感器输出的延时，单位是秒，默认60秒，可设置1-3600秒；
- Sensitive，传感器的灵敏度，常开是1-4，灵敏度依次减小；常闭是5-8，灵敏度依次减小。
步骤5：设置NV4550BX传感器的RS485总线ID
方法1：使用工具软件（下载地址：DectectorTool.zip）
具体操作如下：

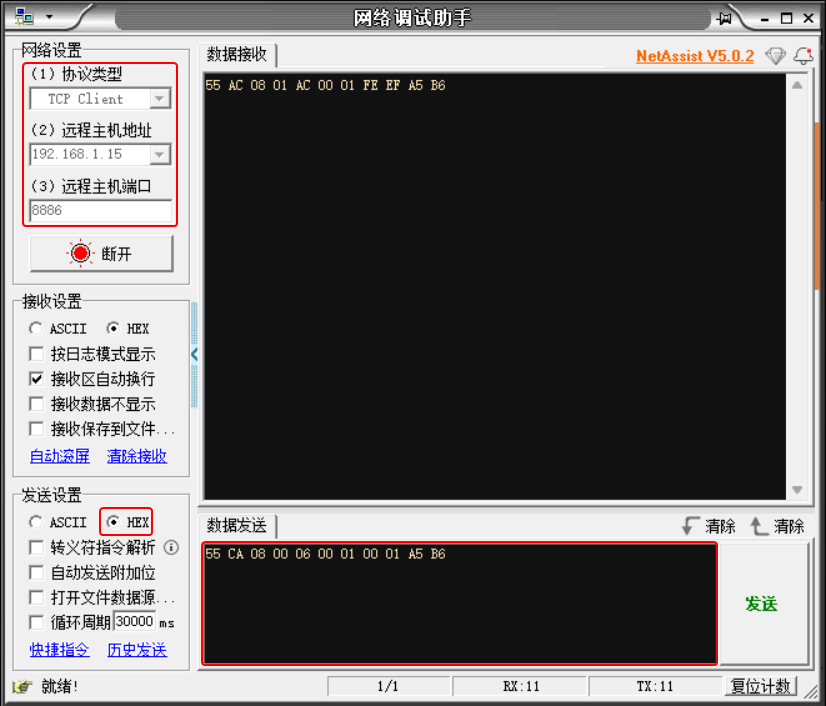

- 打开探测器工具软件，将网络调试工具软件设置为TCP客户端；输入网关模块的IP地址和端口号，端口号为8886；然后连接即可。

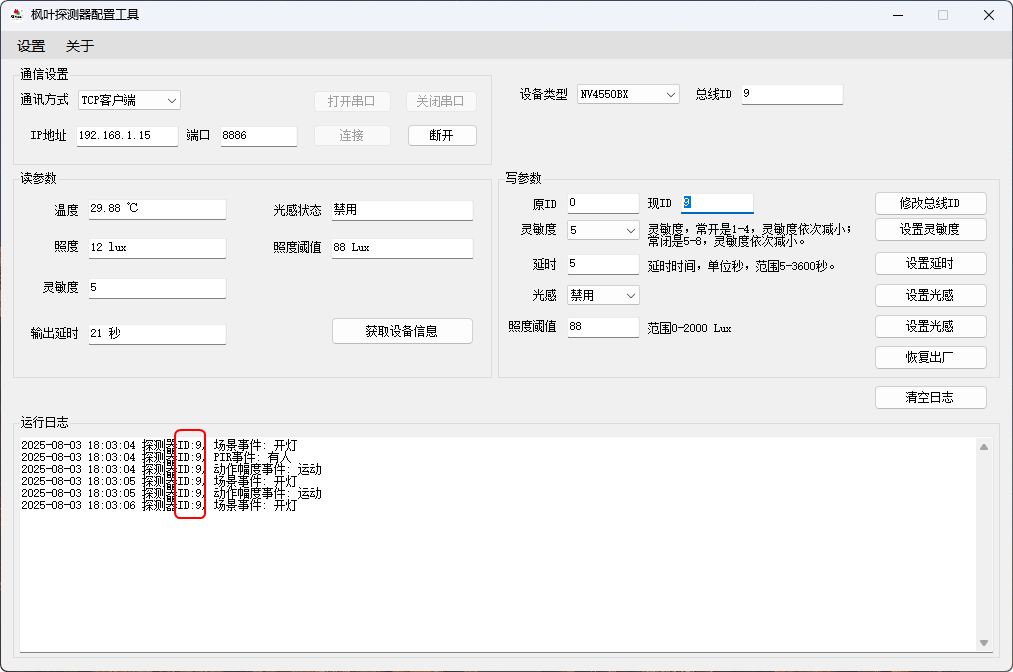

- 触发传感器会收到很多数据，收到的数据中有ID，如图；

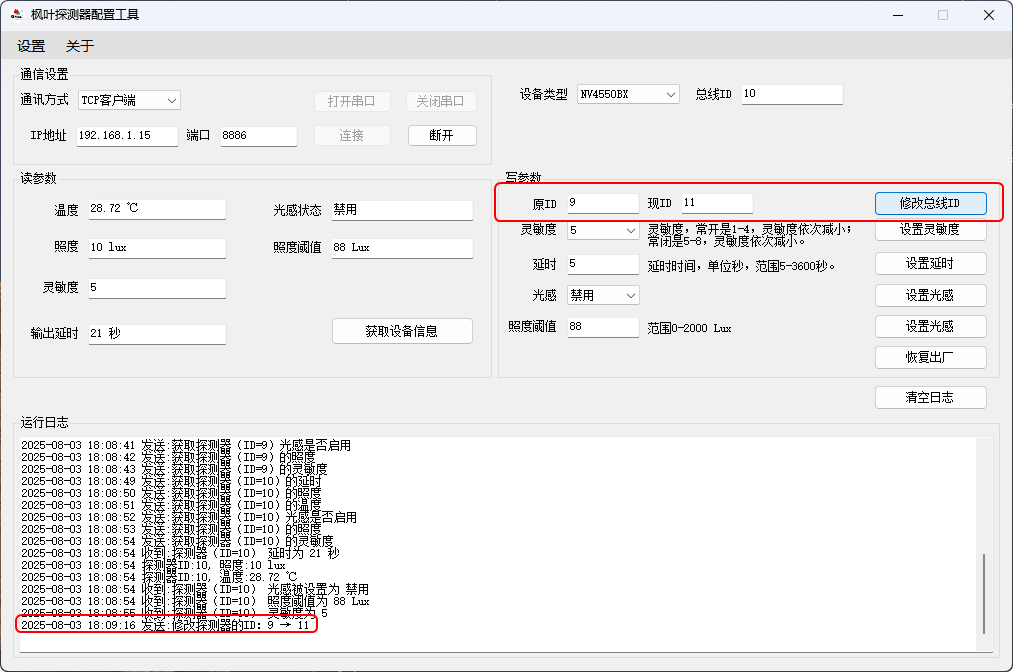

- 将上一步获取到的ID输入到【原ID】输入框，再输入新的ID到【现ID】输入框，点击修改总线ID即可。例如将ID从9改为11，点击修改总线ID，修改完成，日志会显示修改成功，如图：
方法2：使用红外遥控器
可以找一个带数字键盘的红外遥控器，将NV4550BX传感器的RS485总线ID设置为1-24，具体操作如下：
按下*键 → 输入0 → 输入# → 输入ID（例如1） → 输入#，即保存设置。
编程和其他设置
本驱动提供了网关的人体感应，照度，温度等事件，具体请参考Control4的编程教程。
传感器联动
支持人体移动信号、照度和温度三种信号联动。

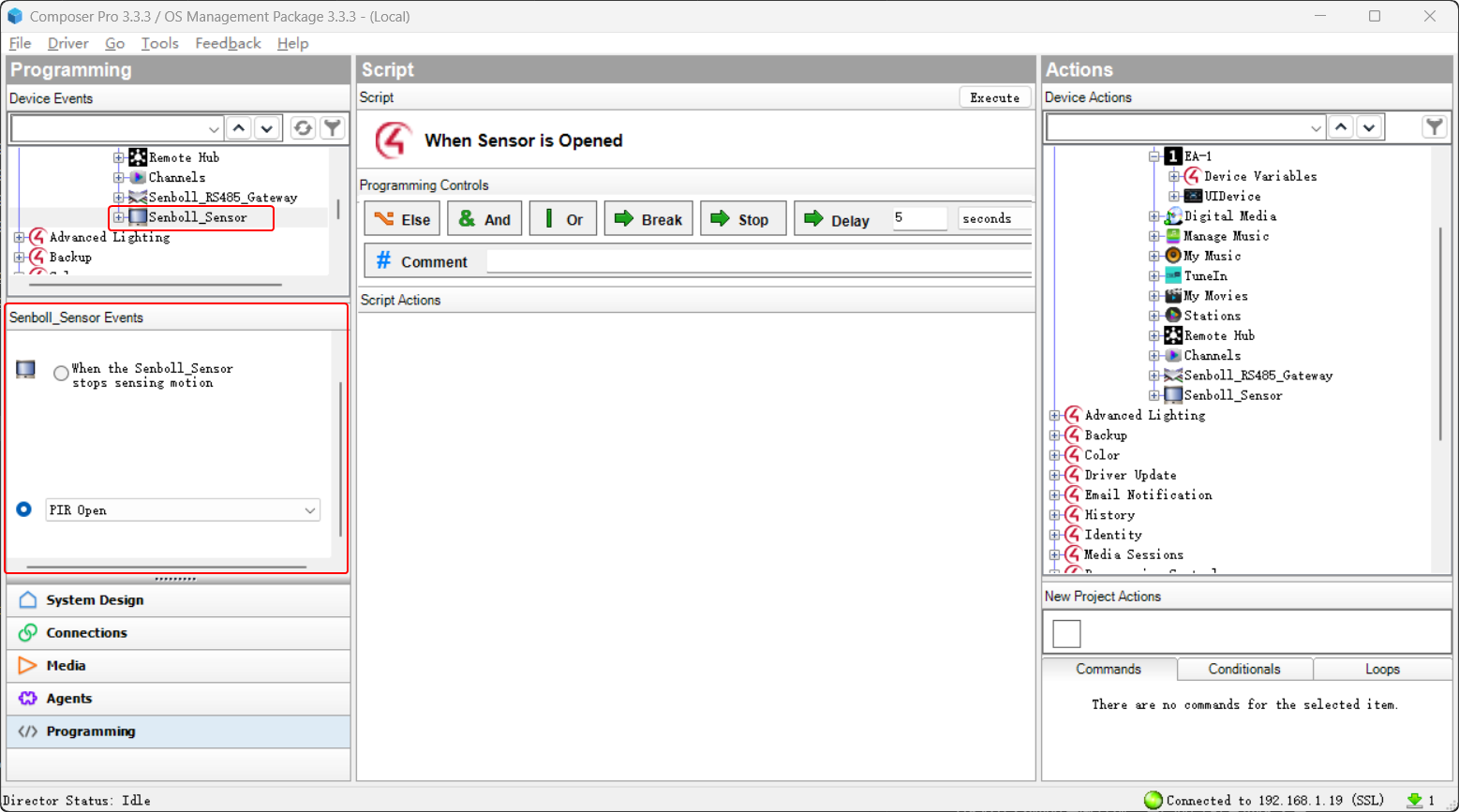

Composer -> Programming，在事件中选择想要的事件类型，如人体移动，照度和温度，在Control4中，可以设置传感器的联动规则，当满足某些条件时，触发某些动作。例如，当传感器检测到人体时，打开某个防区，或者当传感器的实时照度值大于某个值时，打开某个灯光。
联系方式
请务必先仔细阅读此文档，有问题请联系业务人员。
